เทอร์โมคัปเปิล K
- มีสต็อก
- มาตรฐาน RoHS
- มาตรฐาน RoHS2
- ขีดจำกัดอุณหภูมิปกติ 250°C
เทอร์โมคัปเปิล K มีความสัมพันธ์เชิงเส้นตรงระหว่างอุณหภูมิและกำลังไฟเทอร์โมอิเล็กทริก และเป็นเทอร์โมคัปเปิลมาตรฐานที่ใช้ในอุตสาหกรรม
เซ็นเซอร์อุณหภูมินี้สามารถทำงานร่วมกับตัวอุณหภูมิแบบดิจิตอลรุ่น monoOne Series ของ ThreeHigh ได้ หากตัวควบคุมอุณหภูมิที่คุณใช้อยู่สามารถใช้กับเทอร์โมคัปเปิล K และ Pt100Ω ได้ ก็สามารถนำมาใช้งานได้
เทอร์โมคัปเปิล (Type K) "ชนิดหุ้มปลอก" (เคลือบแก้ว)
อุณหภูมิสูงสุดของปลอก: 250°C (ปลอก 80°C) ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%)
หมายเลขรุ่น | TH-8159 | TH-8159-1 | TH-8159-2 | TH-8185 | TH-8182 | TH-8192 | TH-8163 | TH-8163-1 | TH-8196 |
---|---|---|---|---|---|---|---|---|---|
φ(mm) | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 1.6 | 1.6 | 1.0 |
L1(mm) | 100 | 100 | 100 | 300 | 500 | 50 | 100 | 100 | 100 |
L2(m) | 1.5 | 3.0 | 5.0 | 3.0 | 3.0 | 3.0 | 3.0 | 1.5 | 3.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
เทอร์โมคัปเปิล (Type K) "ชนิดหุ้มปลอก" (เคลือบซิลิโคน)
อุณหภูมิปกติไม่เกิน: 180°C (ปลอก 80°C) ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%)
หมายเลขรุ่น |
TH-8173 | TH-8174 |
---|---|---|
φ(mm) | 2.3 | 3.2 |
L1(mm) | 100 | 100 |
L2(m) | 2.0 | 2.0 |
มีสต๊อก | ○ | ○ |

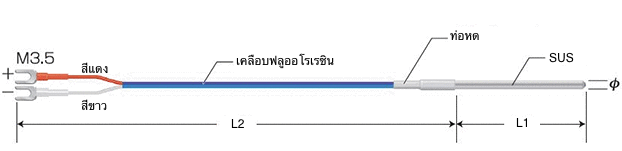

เทอร์โมคัปเปิล (Type K) "ชนิดหุ้มปลอก" (เคลือบฟลูออโรเรซิน)
อุณหภูมิปกติไม่เกิน: 260°C ความคลาดเคลื่อน: คลาส 1 (±1.5°C หรือ ±0.4%) กันน้ำได้ (IP67)
หมายเลขรุ่น | TH-8100-2 |
---|---|
φ(mm) | 3.2 |
L1(mm) | 100 |
L2(m) | 2.0 |
มีสต๊อก | ○ |
* TH-8100-2 รุ่นกันน้ำ

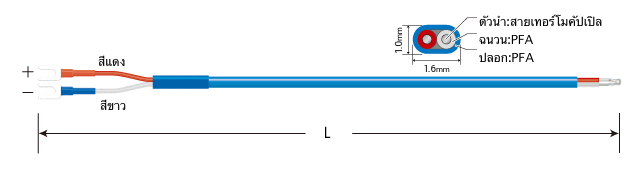

แบบดูเพล็กซ์ (เชื่อมปลาย) (เคลือบฟลูออโรเรซิน)
* อุปกรณ์เสริมขั้วต่อชนิดหัวกลมจะสามารถติดเข้ากับส่วนปลายได้
ซึ่งจะมี "-M" ต่อท้ายรหัสผลิตภัณฑ์ (เพิ่มเงิน 800 เยน ไม่รวมภาษี)
เช่น TH-8181-1-M
หากติดหัวขั้วต่อชนิดหัวกลม อุณหภูมิทนความร้อนจะอยู่ที่ 200°C
อุณหภูมิปกติไม่เกิน: 260°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.32mm
หมายเลขรุ่น | TH-8181-1 | TH-8181-2 | TH-8181-3 | TH-8181-5 | TH-8181-10 | TH-8181-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
อุณหภูมิปกติไม่เกิน: 260 °C ความคลาดเคลื่อน: คลาส 1 (±1.5°C หรือ ±0.40%) เส้นผ่านศูนย์กลางลวด: 0.32 มม.
หมายเลขรุ่น | TH-8391-1 | TH-8391-2 | TH-8391-3 | TH-8391-5 | TH-8391-10 | TH-8391-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ

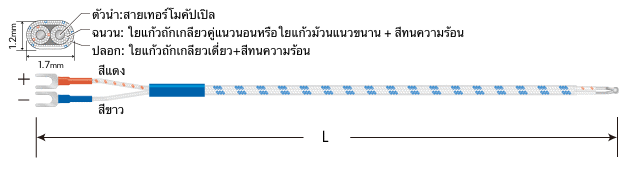

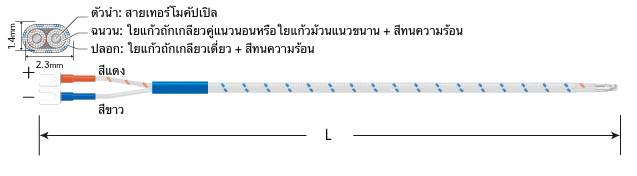

แบบดูเพล็กซ์ (เชื่อมปลาย) (เคลือบแก้ว)
* อุปกรณ์เสริมขั้วต่อชนิดหัวกลมจะสามารถติดเข้ากับส่วนปลายได้
ซึ่งจะมี "-M" ต่อท้ายรหัสผลิตภัณฑ์ (เพิ่มเงิน 800 เยน ไม่รวมภาษี)
เช่น. TH-8162-1-M
หากติดขั้วต่อชนิดกลม อุณหภูมิทนความร้อนจะอยู่ที่ 200°C
อุณหภูมิปกติไม่เกิน: 250 °C ความคลาดเคลื่อน: คลาส 2 (±2.5 °C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.32 มม.
หมายเลขรุ่น | TH-8162-1 | TH-8162-2 | TH-8162-3 | TH-8162-5 | TH-8162-10 | TH-8162-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
อุณหภูมิปกติไม่เกิน: 250°C ความคลาดเคลื่อน: คลาส 1 (±1.5°C หรือ ±0.4%) เส้นผ่านศูนย์กลางลวด: 0.32mm
หมายเลขรุ่น | TH-8296-1 | TH-8296-2 | TH-8296-3 | TH-8296-5 | TH-8296-10 | TH-8296-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
อุณหภูมิปกติไม่เกิน: 350°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.32mm
หมายเลขรุ่น | TH-8294-1 | TH-8294-2 | TH-8294-3 | TH-8294-5 | TH-8294-10 | TH-8294-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
อุณหภูมิปกติไม่เกิน: 350 °C ความคลาดเคลื่อน: คลาส 1 (±1.5 °C หรือ ±0.40%) เส้นผ่านศูนย์กลางลวด: 0.32 มม.
หมายเลขรุ่น | TH-8398-1 | TH-8398-2 | TH-8398-3 | TH-8398-5 | TH-8398-10 | TH-8398-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ

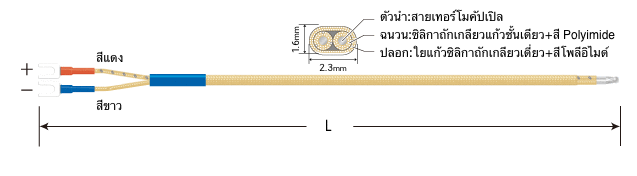

แบบดูเพล็กซ์ (เชื่อมปลาย) (เคลือบแก้วซิลิกา)
* อุปกรณ์เสริมขั้วต่อชนิดหัวกลมจะสามารถติดเข้ากับส่วนปลายได้
ซึ่งจะมี "-M" ต่อท้ายรหัสผลิตภัณฑ์ (เพิ่มเงิน 800 เยน ไม่รวมภาษี)
เช่น TH-8292-1-M
หากติดหัวขั้วต่อชนิดหัวกลม อุณหภูมิทนความร้อนจะอยู่ที่ 200°C
อุณหภูมิปกติไม่เกิน: 400°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.32mm
หมายเลขรุ่น | TH-8292-1 | TH-8292-2 | TH-8292-3 | TH-8292-5 | TH-8292-10 | TH-8292-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
อุณหภูมิปกติไม่เกิน: 400 °C ความคลาดเคลื่อน: คลาส 1 (±1.5 °C หรือ ±0.40%) เส้นผ่านศูนย์กลางลวด: 0.32 มม.
หมายเลขรุ่น | TH-8396-1 | TH-8396-2 | TH-8396-3 | TH-8396-5 | TH-8396-10 | TH-8396-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ

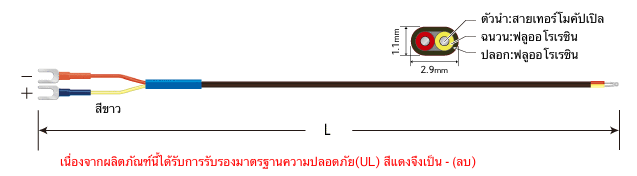

แบบดูเพล็กซ์ (เชื่อมปลาย) (เคลือบฟลูออโรเรซิน รับรองโดย UL)
* อุปกรณ์เสริมขั้วต่อชนิดหัวกลมจะสามารถติดเข้ากับส่วนปลายได้
ซึ่งจะมี "-M" ต่อท้ายรหัสผลิตภัณฑ์ (เพิ่มเงิน 800 เยน ไม่รวมภาษี)
เช่น TH-8290-1-M
หากติดหัวขั้วต่อชนิดหัวกลม อุณหภูมิทนความร้อนจะอยู่ที่ 200°C
อุณหภูมิปกติไม่เกิน: 200°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.65mm
หมายเลขรุ่น | TH-8290-1 | TH-8290-2 | TH-8290-3 | TH-8290-5 | TH-8290-10 | TH-8290-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
อุณหภูมิปกติไม่เกิน: 250°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.32mm
หมายเลขรุ่น | TH-8299-1 | TH-8299-2 | TH-8299-3 | TH-8299-5 | TH-8299-10 | TH-8299-20 |
---|---|---|---|---|---|---|
L(m) | 1.0 | 2.0 | 3.0 | 5.0 | 10.0 | 20.0 |
มีสต๊อก | ○ | ○ | ○ | ○ | ○ | ○ |
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ

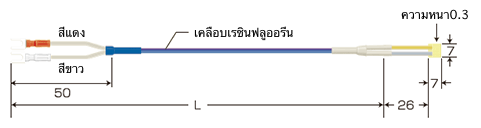

เซ็นเซอร์อุณหภูมิพร้อมเทอร์โมคัปเปิล (ชนิด K) "แบบชีท"
อุณหภูมิปกติไม่เกิน: 200°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%)
หมายเลขรุ่น | TH-8297-1 | TH-8297-3 | TH-8297-10 |
---|---|---|---|
L(m) | 1.0 | 3.0 | 10.0 |
มีสต๊อก | ○ | ○ | ○ |
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ
เซ็นเซอร์อุณหภูมิพร้อมเทอร์โมคัปเปิล (ชนิด K) "แบบแท่ง"
อุณหภูมิปกติไม่เกิน: 260°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%)
หมายเลขรุ่น | TH-8282 |
---|---|
L(m) | 2.0 |
มีสต๊อก | ○ |

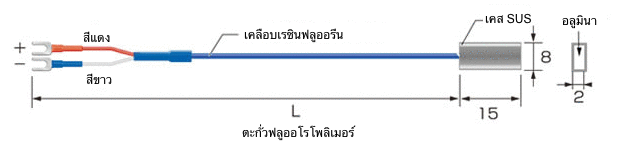

เซ็นเซอร์อุณหภูมิพร้อมเทอร์โมคัปเปิล (ชนิด K) "แบบหล่อ" [รุ่นกันน้ำ]
อุณหภูมิปกติไม่เกิน: 200°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%) เส้นผ่านศูนย์กลางลวด: 0.32mm รุ่นกันน้ำ
หมายเลขรุ่น | TH-8484-3 |
---|---|
L(m) | 3.0 |
มีสต๊อก | ○ |
* TH-8484-3 รุ่นกันน้ำ
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ

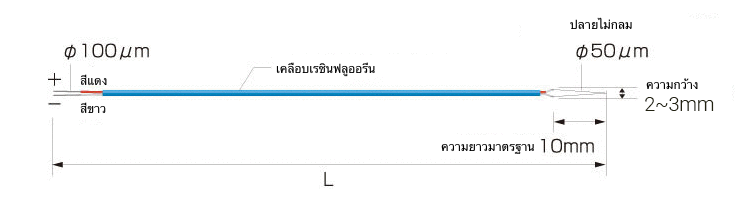

เซ็นเซอร์อุณหภูมิ เทอร์โมคัปเปิล (ชนิด K) "แบบ Ultra-Thin"
อุณหภูมิปกติไม่เกิน: 260°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%)
หมายเลขรุ่น | TH-8910-1 |
---|---|
L(m) | 1.0 |
มีสต๊อก | ○ |
*โปรดปรึกษาเราหากต้องการความยาวอื่น ๆ

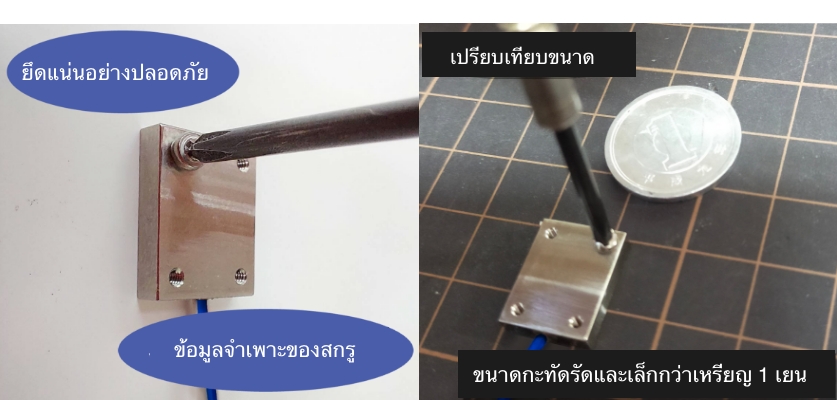

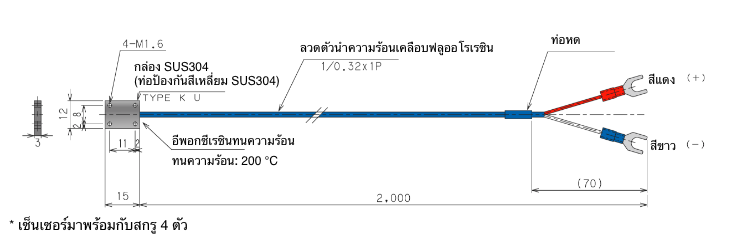

เซ็นเซอร์อุณหภูมิพร้อมเทอร์โมคัปเปิล (ชนิด K) "แบบสกรู"
อุณหภูมิปกติไม่เกิน: 200°C ความคลาดเคลื่อน: คลาส 2 (±2.5°C หรือ ±0.75%)
หมายเลขรุ่น | TH-8500 |
---|---|
L(m) | 2.0 |
มีสต๊อก | ○ |
* มีความเป็นไปได้ที่สีอาจจะไม่สม่ำเสมออันเนื่องจากการผลิต แต่ไม่มีผลกระทบกับประสิทธิภาพผลิตภัณฑ์
